Цифровой мультиметр CEM DT-9926
Описание цифрового мультиметра CEM DT-9926:
Прибор предназначен для высокоточных измерений переменного и постоянного напряжения и тока, активного сопротивления потребителей, частоты электрической сети, а также позволяет выполнять проверку исправности полупроводниковых диодов и прозванивать цепь на обрыв.
Мультиметр CEM DT-9926 отличается невысокой ценой и может применяться в быту. С его помощью можно быстро обнаружить неисправности простых бытовых приборов (электрочайника, утюга, тостера). Достаточно перевести переключатель в режим проверки цепи на обрыв и прикоснуться кончиками щупов к выводам нагревательного элемента или кабеля. Звук встроенного зуммера укажет на исправность электропроводки, а его отсутствие – на обрыв.
Мультиметр обладает двойной защитой. Прочный влагонепроницаемый корпус выполнен по классу влагозащиты IP67, а резиновый чехол исключает риск получения электротравмы при использовании прибора.
Область применения:
Мультиметр DT-9926 широко используется во всех отраслях промышленности и производства, имеющих радиотехнические и электронные устройства. Он позволяет:
- выполнять диагностику любого электронного оборудования;
- тестировать микропроцессорные платы и дорожки;
- производить наладку высокоточного оборудования, управляемого с помощью автоматизированных систем;
- проверять исправность промышленных электрических машин и агрегатов.
Область использования цифрового мультиметра не ограничена. Он может использоваться в качестве стационарного оборудования автосервисов, центров по ремонту бытовой техники, сервисных и гарантийных отделов.
Как с помощью мультиметра измерить сопротивление потребителя:
Измерение сопротивления рекомендуется производить при обесточенном оборудовании. После включения мультиметра DT-9926 поворотный переключатель устанавливается в положение «Ω», чёрный тестовый провод вставляется в гнездо «COM», красный – в верхнее правое гнездо. С помощью клавиши MODE выбирается режим «Ω».
Далее наконечники тестовых щупов подсоединяются к выводам полупроводникового элемента или потребителя. Уровень измеренной величины сопротивления отразится на ЖК-дисплее.

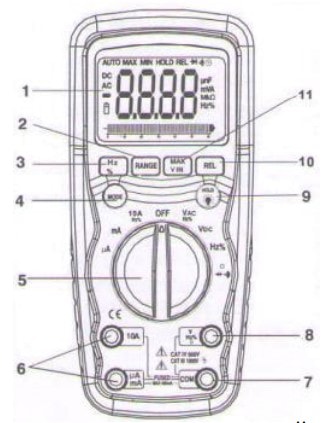

Управление и индикация:
Измеренные показания отображаются на жидкокристаллическом экране, рассчитанным на 6000 отсчётов. Переключение режимов измерений CEM DT-9926 выполняется поворотным переключателем, расположенным в центре передней панели.
Разъёмы для подключения измерительных щупов и минусовой разъём COM находятся в нижней части устройства.
- ЖК-экран с 6000 отсчетов
- Кнопка RANGE
- Кнопка «Частота/Коэффиц. заполнения»
- Кнопка MODE
- Переключатель режимов
- Разъем мкА, мА, 10А
- Отрицательный разъем СОМ
- Положительный разъем
- Кнопка HOLD/подсветки экрана
- Кнопка RELATIVE
- Кнопка MAX/MIN
Технические характеристики цифрового мультиметра CEM DT-9926:
| Параметр | Значения |
|---|---|
| Постоянное напряжение | |
| Пределы измерений | 600мВ, 6, 60, 600, 1000В. |
| Погрешность | ±(0,09%+2е.м.р.) |
| Макс. разрешение | 0,1 мВ |
| Переменное напряжение | |
| Пределы измерений | 600мВ, 6, 60, 600, 1000В |
| Погрешность | ±(0,8%+3 е.м.р.) |
| Макс. разрешение | 0,1 мВ |
| Полоса частот | 50-400Гц |
| Постоянный ток | |
| Пределы измерений | 60, 600мкА, 4,60, 600мА, 10А |
| Погрешность | ±(1%+3 е.м.р.) |
| Макс. разрешение | 0,1 мкА |
| Переменный ток | |
| Пределы измерений | 60, 600мкА; 4,60,600мА;10А |
| Погрешность | ±(1,5%+5 е.м.р.) |
| Макс. разрешение | 0,1мкА |
| Полоса частот | 50-400 Гц |
| Сопротивление | |
| Пределы измерений | 600 Ом; 6, 60, 600 кОм; 6, 60 МОм |
| Погрешность | ±(0,3%+4 е.м.р.) |
| Макс. разрешение | 1 пФ |
| Емкость | |
| Пределы измерений | 6, 60, 600нФ; 6;60, 1000мкФ. |
| Погрешность | ±(3%+5 е.м.р.) |
| Макс. разрешение | 1 пФ |
| Частота | |
| Пределы измерений | 10, 100, 1000Гц; 10, 100, 1000кГц; 10МГц. |
| Погрешность | ±(0,1%+1 е.м.р.) |
| Макс. разрешение | 0,001 Гц |
| Скважность | |
| Диапазон измерений | 0.1 99.9% |
| Погрешность | ±(1,2%+2 е.м.р.) |
| Макс. разрешение | 0.1% |
| Испытание P-N | |
| Макс. ток теста | 0,3мА |
| Напряжение теста | 1 мВ |
| Прозвон цепи | |
| Порог срабатывания | <150 Ом |
| Тестовый ток | < 0,3 мА |
| Общие технические характеристики | |
| Дисплей | ЖК, 21 мм с подсветкой |
| Скорость измерения | 2 измерения в секунду |
| Автовыключение | Есть |
| Источник питания | 9В тип "Крона" |
| Условия эксплуатации | 0-50°С; отн. влажность: не более 70% |
| Условия хранения | от -20 до 60°С, отн. влажность не более 80%. |
| Габаритные размеры, мм | 182*82*55 |
| Вес, г | 360 |
Комплект поставки:
- Цифровой мультиметр CEM DT-58550-14;
- Измерительные провода;
- Руководство по эксплуатации;
- Батарея 9B.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Свидетельство СИ РФ цифровые мультиметры серий DT.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Описание типа мультиметров CEM серии DT.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Декларация о соответсвии CEM.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/CEM/Методика поверки мультимеры серии DT.pdf
