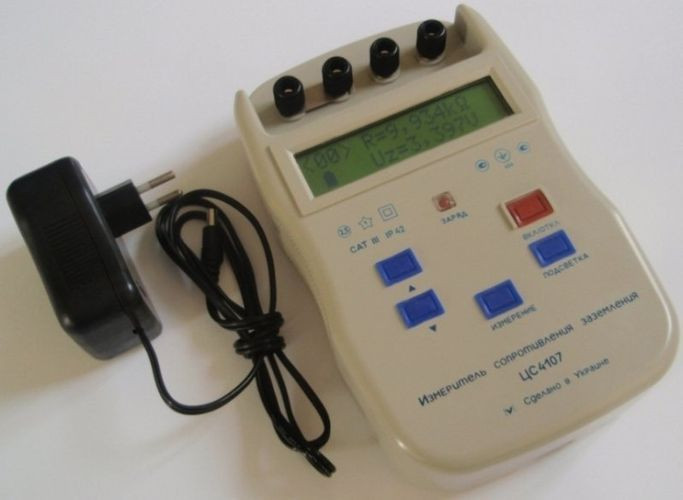

ЦС4107 - Измеритель сопротивления заземления

Описание измерителя сопротивления заземления ЦС4107:

Измеритель сопротивления заземления ЦС4107 (далее по тексту – измеритель) предназначен для измерения сопротивления растекания тока заземляющих устройств.

Измеритель используют на предприятиях энергетических сетей, электростанциях и подстанциях, а также в организациях и учреждениях, контролирующих условия обеспечения требований безопасности при эксплуатации электроустановок.

Измеритель относится к электронным средствам измерительной техники с цифровым отсчетом, оборудован микроконтроллером и жидкокристаллическим индикатором (далее – по тексту ЖКИ).

Принцип действия измерителя основан на преобразовании напряжения сопротивления и силы тока, протекающего через это сопротивление, и дальнейшему преобразованию измеренной информации в величину сопротивления. Напряжение и сила тока преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП). Величина сопротивления вычисляется с помощью микроконтроллера, а результаты измерения отображаются на ЖКИ.

Работой АЦП и реализацией функций измерителя управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений сопротивления (мОм, Ом, кОм), хранение в памяти результатов предыдущих пятидесяти измерений, индикация превышения уровня помех и допустимого сопротивления вспомогательных электродов.

Технические характеристики измерителя сопротивления заземления ЦС4107:

• Диапазон измерений — от 10 мОм до 20 кОм.
• Допустимые значения суммарного сопротивления вспомогательных электродов в зависимости от измеряемого сопротивления Rизм: токовых от 0 кОм до 1000*Rизм, но не более 50 кОм; потенциальных – от 0 кОм до 5 кОм (для Rизм от 10 мОм до 1 Ом) и от 0 кОм до 50 кОм (для Rизм от 1, 001 Ом до 20 кОм).
• Предел допустимой основной погрешности — ±2,5 %.
• Частота измерительного тока (128±8 ) Гц.
• Напряжение на токовых зажимах – не более 36 В действующего значения.
• Сила тока в цепи измерения – не более 350 мА.
• Электрическое питание — от восьми аккумуляторов типа АА с номинальным напряжением 1,2 В каждый.
• Сила тока потребления – не более 1,0 А.
• Климатические условия эксплуатации: температура окружающего воздуха — от минус 10 ?С до плюс 55 ?С; относительная влажность окружающего воздуха до 90 % при температуре 30 ?С.
• Степень защиты корпуса – IP42 по ГОСТ 14254-96.
• Габаритные размеры – не более 230 мм ; 140 мм ; 59 м.
• Масса с аккумуляторами – не более 1 кг.
• Средняя наработка на отказ – не менее 10000 ч.
• Средний срок службы – не менее 10 лет.

Поверка измерителя сопротивления заземления ЦС4107::

Поверка измерителя проводится в соответствии с методикой, приведенной в разделе «ПОВЕРКА» руководства по эксплуатации Ба2.718.028РЭ.

Рабочие эталоны, необходимые для проведения поверки измерителя после ремонта и во время эксплуатации:

• магазин сопротивления Р33, класс точности 0,2;
• катушка электрического сопротивления Р310; класс точности 0,02; номинальное сопротивление 10 мОм;
• катушка электрического сопротивления Р321; класс точности 0,01; номинальное сопротивление 1,0 Ом.

Межповерочный интервал – 1 год.

Тип измерителей сопротивления заземления ЦС4107 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании, и метрологически обеспечен при выпуске из производства и в эксплуатации.

Выдана декларация о соответствии № РОСС UА.МЛ08.Д00033 от 21.06.2010г.

Комплектация измерителя сопротивления заземления ЦС4107:

• измеритель сопротивления заземления ЦС4107
• сумка
• ремень
• аккумулятор типоразмера АА 1,2 В
• блок питания 12 В, 0,7 А
• руководство по эксплуатации
