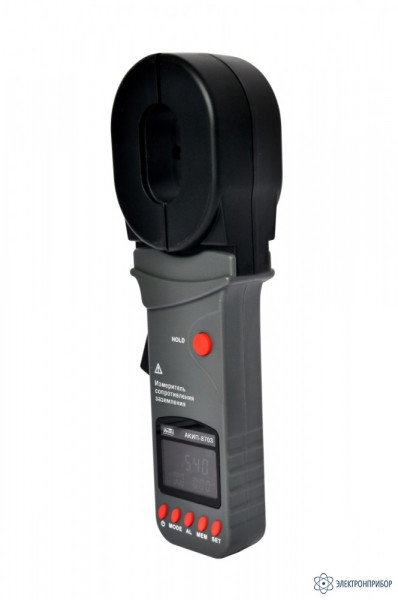

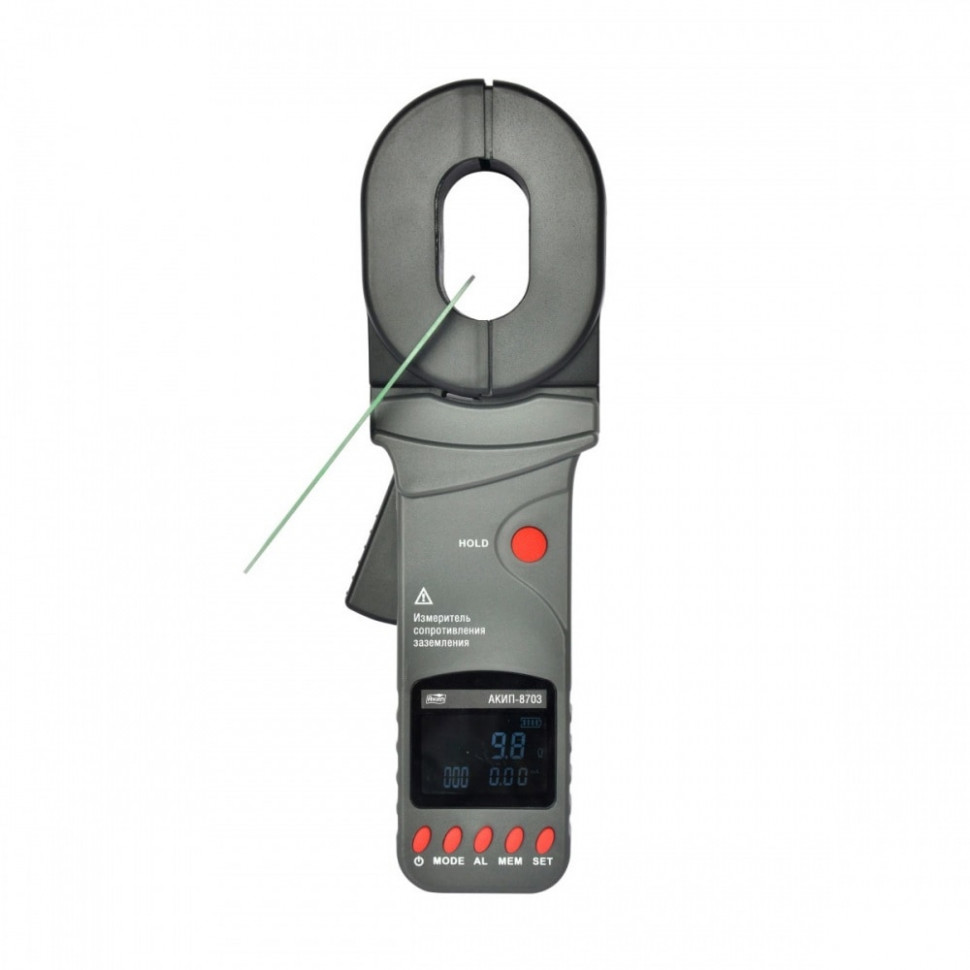

Измеритель сопротивления заземления АКИП-8703

Описание измерителя сопротивления заземления АКИП-8703:

Измерительные клещи АКИП-8703 представляют собой компактный цифровой тестер для измерения бесконтактным методом сопротивления заземления до 1200 Ом, измерения силы переменного тока до 20 А (тока утечки). Базовая погрешность ±1% (сопротивление)/ ±2,5% (ток). Максимальное разрешение по сопротивлению 1 мОм, по току - 10 мкА. Используемый метод обеспечивает измерение сопротивления заземления без отключений в цепи заземления, позволяя проводить измерение общего сопротивления контура и устройств заземления, включая сопротивление соединений в шине заземления.

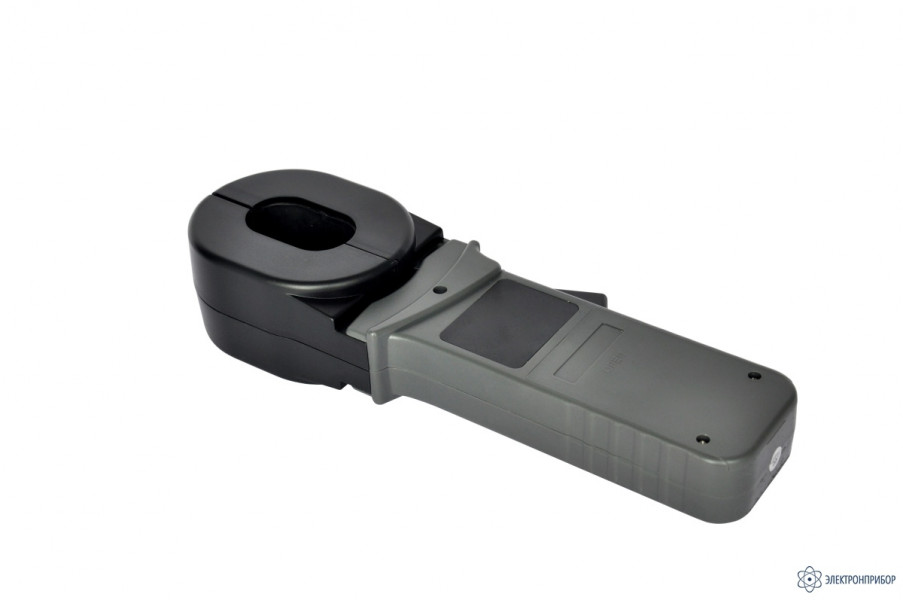

Конструктивно АКИП-8703 выполнен как размыкаемые токовые клещи с двумя сердечниками, заключенными в одну измерительную головку (генерирующая катушка, улавливающая катушка). Управление измерением осуществляется при помощи встроенного микропроцессора. Основные узлы измерителей: генератор/ приемник тока, коммутатор, АЦП, микропроцессор, ЖК-дисплей. Питание измерителя осуществляется от батарей 1,5В (4 шт, тип АА). Для сохранения заряда батарей приборы оснащены функцией автовыключения при бездействии.

Клещи имеют измерительный зажим эллиптической формы (55 х 32мм), что позволяет надежно обхватывать не только проводники и цепи круглого сечения, но и плоские прямоугольные шины и металлические полосы устройств уравнивания потенциалов.  Результаты измерений сохраняются как во внутренней памяти (до 300 значений), так и могут быть переданы на внешний ПК с помощью USB-адаптера и управляющего софта.

Новинка представляет собой современный тестер заземления, который устанавливает новые стандарты в таких категориях как «доступность и удобство подключения», «функциональность», «простота применения» и «безопасность». АКИП-8703 — это прибор нового поколения для более точных и надежных измерений, с категорией безопасности CAT IV 600V и длительным ресурсом работы от батареи.

Отличительные особенности:

• Измерение сопротивления заземления безразрывным способом;
• Диапазон измерений R заземления 0,01 Ом … 1,2 кОм (максимальное разрешение 1 мОм);
• Погрешность измерения R: ±1 % (базовая);
• Измерение перем. тока произвольной формы/ TRMS: 1 мА...20 А;
• Погрешность измерения тока: ± 2,5 % (базовая);
• Удержание показаний (HOLD);
• Память: 300 измерений;
• Максимальный диаметр охвата: 31 мм.

Основные сферы применения:

• Оперативное тестирование сооружений и шин заземления в полевых условиях
• Техническое обслуживание/ измерение параметров электродов (контуров)
• Контрольные измерения на опорах ЛЭП
• Диагностика опор телефонных линий и кабельной канализации
• Молниеотводы и защитные электроды
• Распределительные шкафы и панели ЭУ

Технические характеристики:

Режим	Диапазон	Разрешение	Погрешность *
Сопротивление	0,010…0,099 Oм	0,001 Oм	± (1%＋0,01 Oм)
	0,10...0,99 Oм	0,01 Oм	± (1%＋0,01 Oм)
	1,0...49,9 Oм	0,1 Oм	± (1%＋0,1 Oм)
	50,0...99,5 Oм	0,5 Oм	± (1.5%＋0,5 Oм)
	100...199 Oм	1 Oм	± (2%＋1 Oм)
	200...395 Oм	5 Oм	± (5%＋5 Oм)
	400...590 Oм	10 Oм	± (10%＋10 Oм)
	600...880 Oм	20 Oм	± (20%＋20 Oм)
	900...1200 Oм	30 Oм	± (25%＋30 Oм)
Ток	0,00 мA...9,95 мA	0,01 mA	± (2.5%＋1 мA）
	10,0 мA…99 мА	0,1 mA	± (2.5%＋5 мA）
	100…300 мА	1 mA	± (2.5%＋10 мA）
	0.30...2,99 A	0,01 A	± (2.5%＋0,1 A）
	3.0...9,9 A	0,1 A	± (2.5%＋0,3 A）
	10,0...20,0 A	0,1 A	± (2.5%＋0,5 A）
Размеры (Д x Ш x В)	285 x 85 x 58 мм
Масса (без батареек)	1180 г
Максимальный диаметр провода	31 мм (размер шины 50 х 32 мм)
Питание	4 x 1,5 В AA
Автовыключение	через 5 минут бездействия
Дисплей	4 ЖК...дисплей, знак и десятичная точка с подсветкой
Скорость измерений	2 изм / сек
Внутренняя память	300 измерений
Нормальная температура применения	(20 ± 3) °C
Рабочая температура применения	-10…40 °C
Относительная влажность	20…60 %
Категория электробезопасности	Кат III/ 300 В мaкс 20A

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенные характеристики АКИП-8703.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Обзор применения АКИП-8703.pdf

Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления заземления. Измеритель сопротивления заземления АКИП-8703, артикул 10010660 по цене 47 473 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
