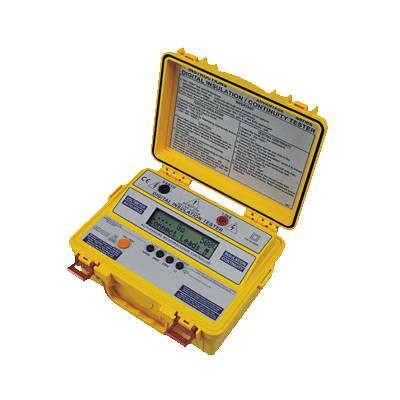

Мегаомметр SEW 4101 IN
Краткое описание мегаомметра SEW 4101 IN:
Простой в применении, мегаомметр SEW 4101 IN позволяет мгновенно измерить напряжение и сопротивление изоляционного слоя. Этот прибор помогает проводить тестирование устройств молниезащиты, варисторов, отдельных деталей газоразрядных приборов. С помощью SEW 4101 IN можно прозванивать электрические цепи для обнаружения разрывов. Прибор будет полезен при проверке различных электроприборов, при монтаже телефонных, компьютерных и электрических кабелей, а также при отладке и проверке электросетей.
Прибор измеряет сопротивление в пределах от 0,01 до 1999 Ом, при этом расхождение показаний аппарата и фактических значений составляет всего 1% и не влияет на качество работы. Погрешность в данном случае также составляет 1%. Мегаомметр SEW 4101 IN измеряет напряжение до 950В. Аппарат имеет зафиксированные значения проверочного напряжения - 1000В, 500В, 250В.
Мегаомметр SEW 4101 IN имеет встроенную компенсацию начального сопротивления. Таким образом, при измерении сопротивления автоматически устанавливается нулевое значение. При проведении измерений мегаомметр автоматически определяет коэффициенты поляризации и абсорбции.
Все значения, полученные с помощью мегаомметра, выводятся на удобный дисплей прибора. Благодаря встроенной функции автоудержания, показания прибора некоторое время остаются на дисплее. На экране также располагаются основные индикаторы, например индикатор заряда батарей.
Мегомметр SEW 4101 IN имеет автономное питание, которое осуществляется от 8 батарей АА. Функция автоотключения, которой оснащён прибор, позволяет сократить расход заряда батареек. Производитель поставляет мегаомметр вместе с зажимами типа "крокодил", удобным плечевым ремнем, батарейками, измерительными кабелями и влагозащитным чехлом.
Технические характеристики мегаомметра SEW 4101 IN:
| Параметр | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательное напряжение | 250 В; 500 В, 1000 В (постоянное) |
| Погрешность установки | ± 10 % |
| Пределы измерений | 2 кОм … 2 ГОм (250 В); 4 кОм … 4 ГОм (500 В); |
| 8 кОм … 8 ГОм (1000 В) | |
| Погрешность измерения | ± 3 % (> 1 МОм); ± 5 % (30 кОм … 1 МОм); ± 20 % (до 30 кОм) |
| Тестовый ток | ± 1,2 мА |
| Расчет коэффициентов PI, DAR | |
| Разрешение | 0,1 |
| Погрешность | ± 1 % |
| Сопротивление цепи | |
| Пределы измерений | 0,01 … 1999 Ом |
| Макс. разрешение | 0,01 |
| Погрешность измерения | ± 1,0 % (0,01 … 100 Ом); ± 1,5 % (100 … 300 Ом); |
| ± 2,0 % (300 Ом … 1999 Ом) | |
| Напряжение ХХ (пост.) | Минимум 5 В (на "открытых" концах) |
| Тестовый ток | Минимум 220 мА |
| Компенсация начального R | До 5 Ом (автоустановка нуля показаний) |
| Прозвон цепи | при сопротивлении < 3 Ом включается прерывистый зуммер |
| Напряжение | |
| Пределы измерений | 700 В (переменное); 950 В (постоянное) |
| Погрешность измерения | ± 1,5 % |
| Разрешение | 1 В |
| Тест MOV защиты (варисторов) | |
| Испытательное напряжение | 5 …1020 В (постоянное) |
| Погрешность | ± 3 % |
| Разрешение | ± 2 ед. сч. |
| Тест газоразрядников | |
| Испытательное напряжение | 5 …1020 В (постоянное) |
| Погрешность | ± 3 % |
| Разрешение | ± 2 ед. сч. |
| Общие данные | |
| Напряжение питания | 1,5 В/ 1,2 В х 8 (тип АА) |
| Автовыключение питания | 5 мин (возможно принудительное выключение) |
| Дисплей | 2-х строчный ЖК-индикатор (2 х 16 зн) |
| Длительность теста | 10 с (быстро); 60 с (DAR тест); 10 мин (PI, DAR) |
| Защита от перегрузки | 700 В ; класс III – 700В относительно земли |
| Габаритные размеры | 250 х 190 х 110 мм |
| Масса | 1,4 кг |
Комплектация мегаомметра SEW 4101 IN:
- Мегаомметр SEW 4101 IN
- измерительные провода (2 шт.)
- зажимы "крокодил" (2 шт.)
- источник питания (8 шт.)
- плечевой ремень
- руководство по эксплуатации.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/SEW/Описание типа (1151 IN, 1152MF, 4101 IN, 4102 MF, 4103 IN, 4104 IN).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/SEW/Методики поверки (1151 IN, 1152MF, 4101 IN, 4102 MF, 4103 IN, 4104 IN).pdf
Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления электроизоляции (мегаомметры). Мегаомметр SEW 4101 IN, артикул 315718 по цене 38 535 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
