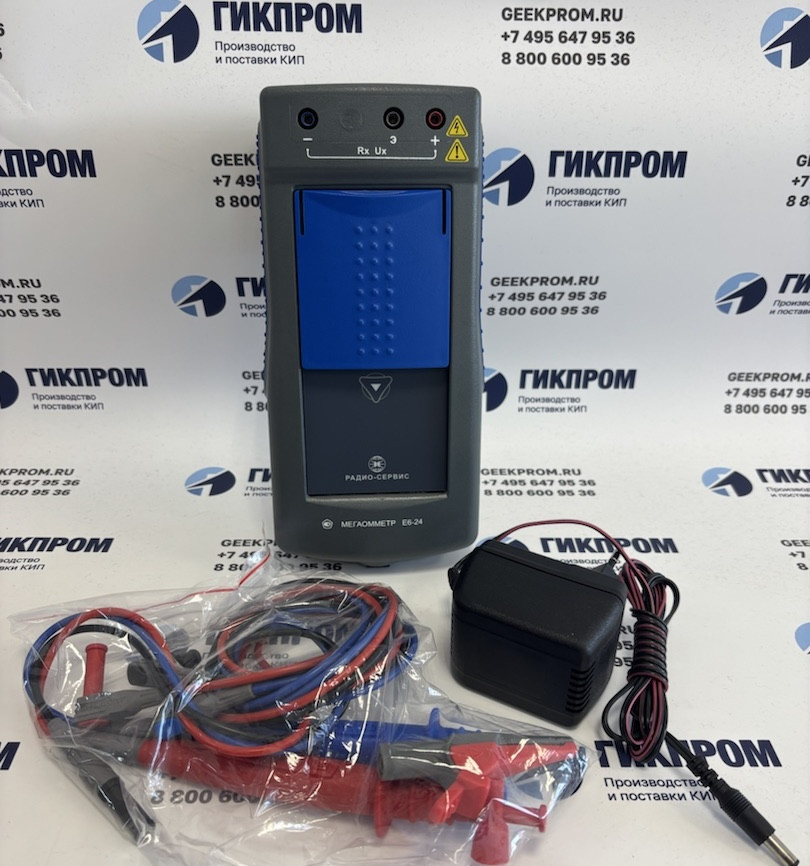

Мегаомметр Радио-Сервис Е6-24
Мегаомметр Е6-24
ООО ТК «Олдис» предлагает мегаомметр E6-24 с доставкой по всей России. Прибор используется для измерения сопротивления изоляции в обесточенных электрических цепях. Модель внесена в Государственный реестр средств измерений. Номер соответствующей записи указан на нашем сайте.
Мегаомметр Е6-24: характеристики устройства, особенности и возможности
Модель имеет следующий функционал:
- Определение наличия напряжения в цепи с индикацией, а также его измерение. Мегомметр измеряет U переменного тока в диапазоне 40-400В.
- Измерение сопротивления. Модель измеряет эту величину в диапазоне от 10 кОм до 300 ГОм. Для проведения измерений используется испытательное напряжение 3 номиналов: 500, 1000 или 2500 В.
- Определение коэффициента абсорбции изоляции в контролируемой цепи. При Кобс менее 1.3 изоляция цепи нуждается в сушке. Величина автоматически рассчитывается прибором в случае проведения измерения в течение 60 секунд.
- Время измерения можно выставить в меню прибора от 1 до 10 минут.
Корпус мегаомметра цифрового E6-24 имеет уровень защиты от воздействия пыли и влаги IP42 по ГОСТ 14254. В модели есть память для записи результатов последнего измерения. Корпус и органы управления устройства скомпонованы таким образом, чтобы обеспечивалась защита от случайного включения в транспортном (выключенном) состоянии. Имеется система защиты от неконтролируемой подачи испытательного напряжения в цепь, которая не обесточена. Также в прибор встроена схема защиты от наведенных токов и помех.
Питание E6-24 осуществляется от NI-MH аккумуляторов. Для экономии энергии предусмотрено автоматическое отключение при бездействии устройства в течение 2 минут. Масса прибора - всего 800 граммов, что обуславливает удобство работы с ним и транспортировки.
Технические характеристики мегаомметра Е6-24:
| Параметр | Значение |
|---|---|
| Испытательное напряжение, В | 500; 1000; 2500 |
| Диапазон измерений сопротивления изоляции | до 300 ГОм |
| Разрешающая способность измерений: | |
| Предел основной относительной погрешности при измерении сопротивлений | от 10кОм до 999 МОм ± (3% + 3 емр) от 1 до 9,99 ГОм ± (5% + 5 емр) от 10 до 99,9 ГОм ± (5% + 5 емр)* от 100 до 300 ГОм ± (15% + 10 емр)* |
| Предел основной относительной погрешности при измерении напряжения переменного тока, до 400 В частотой (50,0 ± 0,5) Гц | не более δ = + ( 5 % + 3 емр) |
| Ток в измерительной цепи | не более 2 мА |
| Рабочая температура | от -30°С до +50°С |
| Питание | от 10 до 14 В |
| Потребляемая мощность | не более 6 Вт |
| Размер прибора | 88х105х245 мм |
| Масса нетто (масса прибора) | 800 гр. |
| Размер в упаковке ШхГхВ | 145х120х265 мм |
| Брутто (масса прибора в упаковке) | 1700 гр. |
Внешний вид и основные элементы мегаомметра Е6-24:
Внешний вид передней панели мегаомметра Е6-24:
1…3 – гнезда для подключения кабелей;
4 – индикатор измеренного значения и единиц измерения: «V» – Вольт, «M» – МОм,
«G» – ГОм;
5 – кнопка – включение и выключение мегаомметра;
6 – кнопка «Rx» – измерение сопротивления;
7 – кнопка «MRx/К» – вывод на индикацию результатов последнего измерения из
памяти мегаомметра и вычисление коэффициента абсорбции по п. 2.2.2;
8 – кнопка «URx» – установка испытательного напряжения;
9 – индикаторы испытательных напряжений, в вольтах (слева направо,
соответственно, – «500», «1000» и «2500»).
Ознакомительное видео мегаомметра Е6-24:
Комплект поставки мегаомметра Е6-24:
| № | Наименование | Количество |
|---|---|---|
| 1. | Мегаомметр Е6-24 | 1 |
| 2. | Зарядное устройство БПН12-0.5 | 1 |
| 3. | Батарейный отсек РАПМ.436244.003 | 1 |
| 4. | Зажим типа «крокодил» | 1 |
| 5. | Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м | 1 |
| 6. | Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м | 1 |
| 7. | Кабель РЛПА.685641.002 - соединительный, длиной 1,5 м | 1 |
| 8. | Сумка | 1 |
| 9. | Руководство по эксплуатации | 1 |
| 10. | Упаковка транспортная | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Радио-сервис/Руководство по эксплуатации Е6-24.pdf
Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления электроизоляции (мегаомметры). Мегаомметр Радио-Сервис Е6-24, артикул 314876 по цене 36 000 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
