Измеритель параметров электроизоляции MIC-30

Описание измерителя параметров электроизоляции MIC-30:

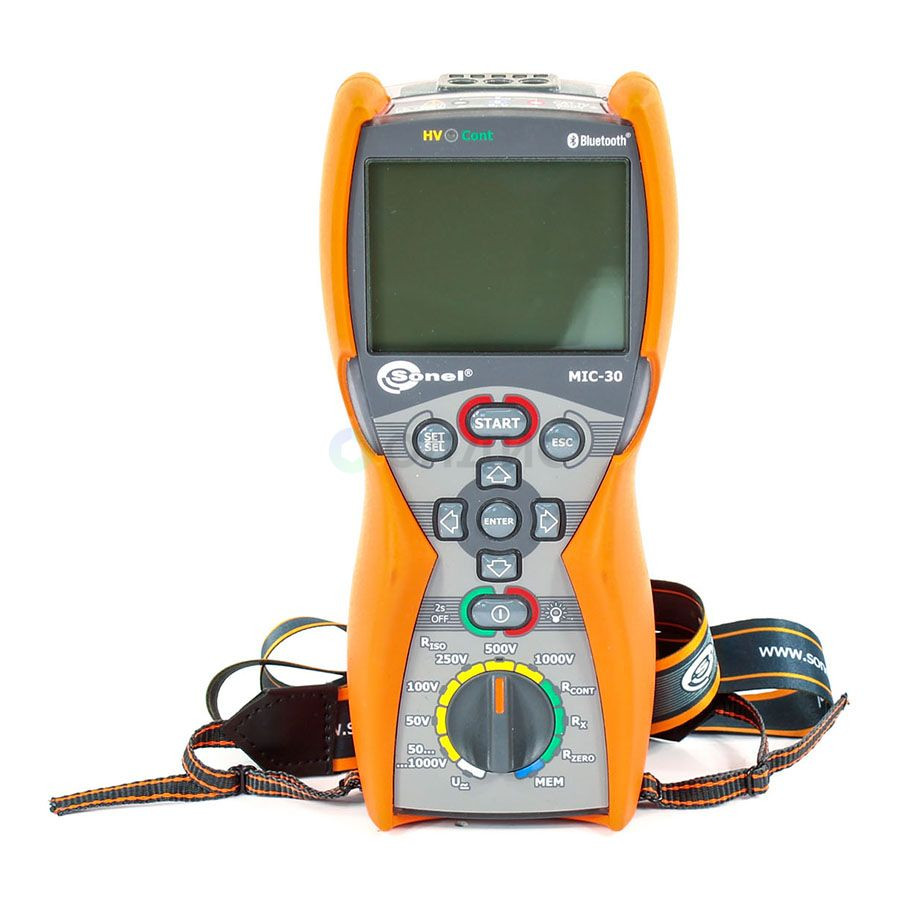

Sonel Mic 30 это цифровой мегаомметр. Он заключён в пластиковый корпус, на передней панели которого в верхней части размещен дисплей, а в нижней - система управления. На торце устройства находится чувствительный датчик.

Назначение прибора - осуществлять замер сопротивления изоляции эксплуатируемой проводки, кабельных линий, трансформаторных обмоток, электромоторов и телекоммуникационных систем. Прибор способен осуществить замер сопротивления не выше 100 ГОм, при напряжении не больше 1 кВт.

Наша компания предлагает устройство на выгодных условиях, понравиться и покупателю на Mic 30 цена в нашем интернет-магазине. При этом мы готовы к диалогу и готовы обсудить ее снижение при покупке товара оптом.

Отличительные особенности MIC-30:

Замеры с использованием устройства можно производить с применением адаптера UNI- Schuko. При этом в автоматическом режиме выполняется после замера разрядка ёмкости провода. Устройство позволяет осуществлять паралельно с замером сопротивления и измерение ёмкости провода.

Оно может использоваться и для определения сопротивления в местах соединений частей систем заземления. Также может быть применено для низковольтного замера активного сопротивления. Подходит прибор и для определения уровня напряжения в системах с постоянным и переменным токами. С его помощью можно выполнять мониторинг целостности элетроцепей.

Получаемые в ходе замеров результаты сохраняются в памяти устройства, которая располагает 990 ячейками. Их можно передавать через радиоканал на персональный компьютер.

Области применения:

Mic 30 измеритель параметров электроизоляции используется на предприятиях, занимающихся поставкой электрической энергии, оказывающих услуги электросвязи, а также компаниями, осуществляющими контроль состояния электрооборудования, выполняющими диагностирование неполадок в системах электроснабжения. Кроме этого прибор находит себе применение на предприятиях, занимающихся производством электрооборудования и техники, ее ремонтом и обслуживанием.

Технические характеристики измерителя MIC-30:

Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300...600 В	1 В	±(2% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: для UN =" 50 В: "50 кОм…250,0 МОм;
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)*
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...250,0 МОм	0,1 МОм
* - для адаптера WS-04
Диапазон измерения согласно IEC 61557-2: для UN =" 100 В: "100 кОм…500,0 МОм
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)*
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...500,0 МОм	0,1 МОм
* - для адаптера WS-04
Диапазон измерения согласно IEC 61557-2: для UN =" 250 В: "250 кОм…2,000 ГОм
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)*
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...2,000 ГОм	0,001 ГОм
* - для адаптера WS-04
Диапазон измерения согласно IEC 61557-2: для UN =" 500 В: "500 кОм…20,00 ГОм
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)*
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.) ±(6% и. в. + 6 е. м. р.)*
10,00...20,00 ГОм	0,01 ГОм
* - для адаптера WS-04
Диапазон измерения согласно IEC 61557-2: для UN =" 1000 В: "1000 кОм…100,00 ГОм
0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
10,00...20,00 ГОм	0,01 ГОм
100,0 ГОм	0,1 ГОм
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя UISOnom - номинальное напряжение измерения IISOmax - максимальный ток преобразователя (1 мА)
Измерение емкости
1...999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ	0,01 мкФ
Измерение только в процессе измерения RISO
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)
Напряжение на разомкнутых измерительных проводниках: 8 В Выходной ток при R<2 Ом: мин. 200 мA Компенсация сопротивления измерительных проводников Измерение двунаправленным током
Измерение активного сопротивления малым током
0,0...199,9 Ом	0,1 Ом	±(3% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом
Напряжение на разомкнутых измерительных проводниках: 8…16 В Выходной ток > 10 мA Звуковая индикация при сопротивлении < 30 Ом ±10% Компенсация сопротивления измерительных проводников

Управление и индикация:

Управление осуществляется при помощи клавиш на передней панели устройства. Существенно повышает удобство пользования прибором звуковая индикация. Она помогает проследить временную зависимось в максимальных интервалах - 5 секунд.

Устройство способно выполнять в постоянном режиме визуальную индикацию с отображением данных на дисплее - замеров сопротивления и утечки тока. Также есть возможность установки 3 временных интервалов в пределах от 1 до 600 для определения коэффициента поляризации или увлажнения изоляции.

Для замера сопротивления изоляции необходимо включить прибор, выполнить настройку параметров замера, используя клавиши, после чего поднести устройство к кабелю, сориентировав его к проводке местом, где находится датчик. Далее нужно активировать выполнение замера. На экране появятся искомые показатели. Осуществляем их сохранение или передачу на ПК.

Комплект поставки измерителя MIC-30:

1. Зажим «Крокодил» изолированный голубой K02 - 1 шт
2. Зонд острый с разъёмом «банан» красный - 1 шт
3. Зонд острый с разъемом «банан» черный - 1 шт
4. Крепеж «Свободные руки» - 1 шт
5. Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт
6. Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
7. Провод измерительный 1,2 м экранированный чёрный - 1 шт
8. Ремень для переноски прибора M1 - 1 шт
9. Футляр М6 - 1 шт

Дополнительная комплектация MIC-30:

• Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ;
• Адаптер WS-04 с сетевой вилкой UNI-SCHUKO - для MPI-510/511/52Х/530 и MIC-30;
• Провод измерительный 5 м с разъемами «банан» красный - аксессуар;
• Зонд острый с разъёмом «банан» голубой - аксессуар;
• Зажим «Крокодил» изолированный красный K02 - для ТМ-2501, LKZ-720, MIC-10/30, MRU-XXX, MPI-5XX, MZC-305, PQM;
• Зажим «Крокодил» изолированный черный K01 - для ТМ-2501,MZC-200, MIC-2500, LKZ7XX, MRU-XXX, PQM-XXX, ТЕ-30;
• Адаптер AGT-32С;
• Адаптер AGT-16P;
• Адаптер AGT-63P;
• Адаптер AGT-32T;
• Адаптер AGT-32P;
• Адаптер AGT-16T;
• Адаптер AGT-16С.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Свидетельство об утверждении типа СИ РФ для измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Декларация о соответствии ЕАС измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Методика поверки MIC-10, MIC-30, MIC-2505, MIC-2510.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Руководство по эксплуатации измерителя параметров электроизоляции MIC-30.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/MIC-30 брошюра.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Sonel/Описание типа СИ MIC-10, MIC-30, MIC-2505, MIC-2510.pdf

Мы предлагаем для поставки электроизмерительные устройства измерители сопротивления электроизоляции (мегаомметры). Измеритель параметров электроизоляции MIC-30, артикул 314904 по цене 103 560 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
