Измеритель сопротивления петли ИФН-300

Измеритель сопротивления петли ИФН-300 — это переносной прибор для измерения сопротивления петель «фаза — ноль» и «фаза — фаза» и расчёта ожидаемого тока короткого замыкания в сетях 220/380 В без снятия с них напряжения. Кроме того, ИФН-300 измеряет напряжение сети и сопротивление металлосвязей. Прибор выпускает НПФ «Радио-Сервис» (Ижевск), он внесён в государственный реестр средств измерений.

Ключевое:

• сопротивление петли — от 0,01 до 200 Ом в трёх диапазонах (активная, реактивная и полная составляющие);
• расчётный ток КЗ — до 22 кА для петли «фаза — ноль» и до 38 кА для «фаза — фаза»;
• напряжение сети — от 10,0 до 450,0 В при частоте от 45 до 65 Гц;
• сопротивление металлосвязи — от 0,01 до 999 Ом, измерительный ток не менее 200 мА;
• корпус IP54, масса прибора без упаковки — 800 г.

Где применяют ИФН-300

Задачи, которые решают с помощью прибора:

• прогноз тока короткого замыкания в сетях напряжением 220/380 В;
• измерение параметров цепей переменного тока — напряжения и составляющих сопротивления петли;
• измерение сопротивления подключённых к сети потребителей;
• проверка металлосвязей — измерение их сопротивления постоянному току.

С прибором работает электротехнический персонал при обследовании электроустановок, потребителей и цепей, которые нельзя отключить от питания. Поэтому ИФН-300 востребован на предприятиях с непрерывным циклом, на машиностроительных заводах и в электролабораториях. Его используют для проверки розеточных групп, распределительных коробок и щитов; по результатам замеров составляют заключение о состоянии сети, в том числе с ёмкостной и индуктивной нагрузкой. Защищённый от влаги корпус позволяет работать как в помещении, так и на открытых объектах.

Устройство и управление

Главное отличие ИФН-300 от модификации ИФН-300/1 — беспроводная связь с компьютером по Bluetooth. Результаты выгружаются текстовыми файлами, которые легко обработать и свести в статистику. В программе «RS-terminal» объектам можно давать имена длиной до 10 символов.

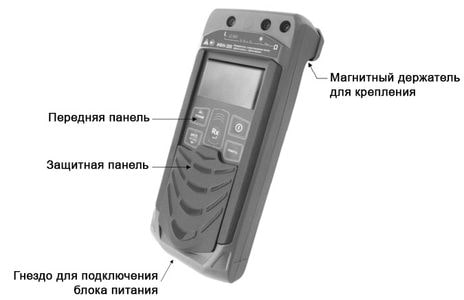

Режимы выбирают кнопками на лицевой панели, которые закрывает сдвижная пластиковая шторка. Гнёзда для кабелей и индикаторы режимов вынесены на верхний торец, результаты выводятся на монохромный ЖК-дисплей высокой чёткости. После включения прибор проходит самодиагностику и показывает версию ПО, а режим, выбранный последним, запоминается.

Обозначения на схеме:

• 1, 2, 3 — гнёзда для измерительных кабелей;
• 4 — жидкокристаллический индикатор;
• 5 — включение и выключение;
• 6 — работа с памятью: у ИФН-300 запись, чтение, удаление и передача результатов на компьютер, у ИФН-300/1 — просмотр последних результатов;
• 7 — запуск измерения; в меню — подтверждение выбора или возврат в основной режим;
• 8 — смена вида и объёма данных на экране при измерении петли; удержание более 3 сек открывает меню, в меню — перемещение вниз;
• 9 — переключение между измерением петли и металлосвязи; в меню — перемещение вверх.

Учебный фильм о работе с прибором:

Характеристики и комплект поставки

В комплект входят: измеритель ИФН-300; измерительные кабели РЛПА.685551.002 (красный) и РЛПА.685551.002-03 (синий) длиной по 1,5 м; два зажима «крокодил»; блок питания; адаптер Bluetooth-USB; батарейный отсек РАМП.436244.007; руководство по эксплуатации; сумка для переноски и транспортная упаковка.

Для работы на высоте и на удалённых точках дополнительно поставляются штанги ШИИЭ L-6,0 (6 м) и L-8,0 (8 м), а также катушки с красным и синим проводом длиной 8 м и 10 м.

Документы:

• Свидетельство об утверждении типа СИ на ИФН-300, ИФН-300-1
• Руководство по эксплуатации ИФН-300, ИФН-300-1
• Декларация о соответствии ИФН-300, ИФН-300-1

Мы предлагаем для поставки электроизмерительные устройства измерители параметров электрических сетей. Измеритель сопротивления петли ИФН-300, артикул 314872 по цене 35 520 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
