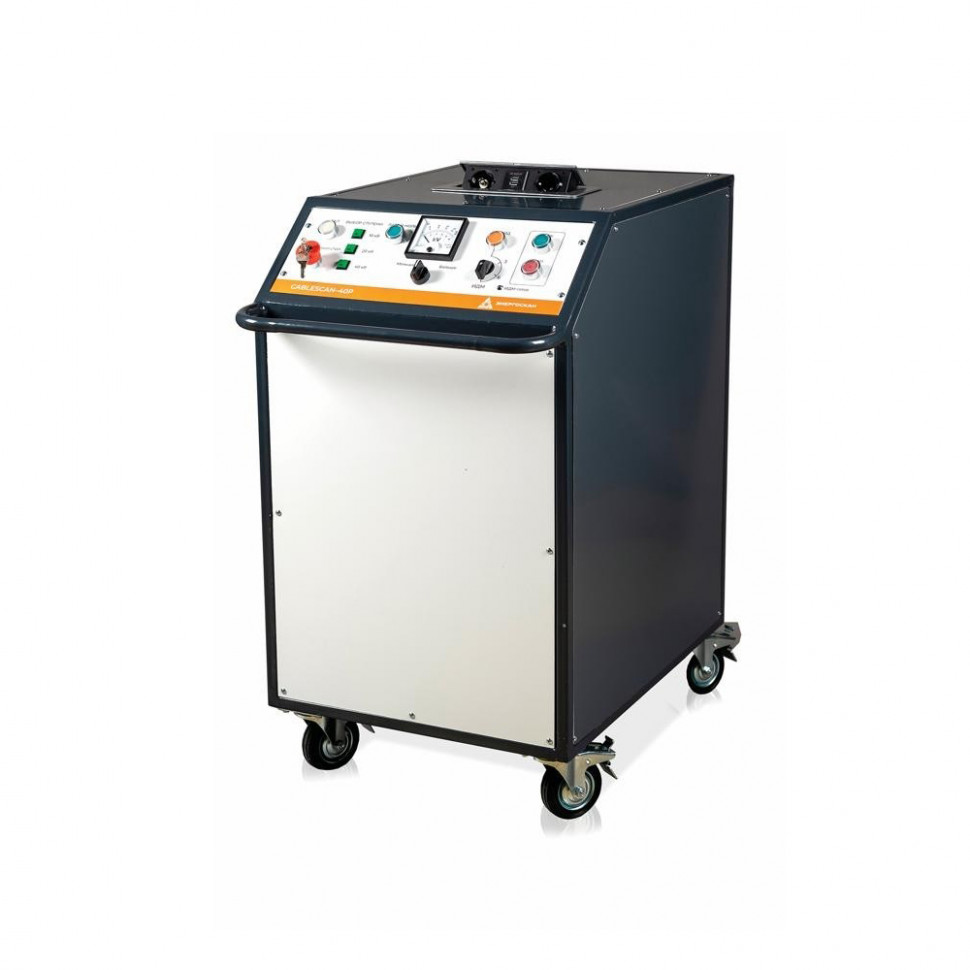

CableScan-40P (Portable) - мобильная установка уменьшенных габаритных размеров для относительного определения места повреждения (ОМП) кабеля беспрожиговыми методами. А также для точного определения абсолютными методами (акустическим, акустико-электромагнитным).
Установка осуществляет ОМП кабеля с различными типами изоляции, такими как: бумажно-масляная, полиэтилен, пластмассовая изоляция) и разными типами повреждений.
Система объединяет в себе генератор импульсов высоковольтных, импульсно-дуговой датчик, рефлектомер трехфазный РЕЙС-305 и комплект поиска CSL-10.
Основные возможности CableScan-40P
- Предварительное ОМП методами: TDR, ARC, ARM, DECAY, TRD+
- Точное ОМП кабеля аккустическим методом: 10-20-40 кВ, 2000 Дж
- Испытание целостности изоляции кабеля напряжением до 40 кВ
Преимущества
- Высокая энергия импульса 2000 или 3000 Дж
- Три ступени напряжения на выбор пользователя: 10кв, 20кВ или 40кВ
- Автоматическое переключение ступеней
- Интуитивно понятный и простой интерфейс пользователя
- Автоматический разряд накопленной емкости и потенциалов для безопасности использования
- Беспрожиговые методы предварительного определения
- Высоковольтный кабель изолированного качества для подключения
Технические характеристики
Параметр |
Значение |
| ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ |
|
| Максимальное выходное постоянное напряжение |
40 кВ |
| Диапазоны выходных напряжений |
10 / 20 / 40 кВ |
| Максимальная запасаемая энергия |
2000/3000 Дж |
| Период следования импульсов |
6 сек / 3 сек / ручной разряд |
| РЕФЛЕКТОМЕТР |
|
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): максимальный / минимальный |
0-51,2 км |
| Коэффициент укорочения установка или измерение в пределах (встроенная таблица): |
1,00...7,00 |
| Зондирующие сигналы режима импульсной рефлектометрии: - амплитуда - длительность |
6,5 В (повышенная не менее 22В) от 20 нс до 25 мкс |
| Выходное сопротивление: |
30...700 Ом, |
| Диапазон усиления |
от -12 до 60Дб |
| Инструментальная погрешность измерения расстояния (все методы), не более: |
0,1 % |
| Резмер рефлектометра |
275 х 166 х70 мм |
| Память, более |
500 рефлектограмм |
| ОБЩИЕ ПАРАМЕТРЫ |
|
| Дисплей |
Сенсорный, LCD (1366х768 точек) |
| Диагональ дисплея |
18,5” |
| Управление |
Промышленная клавиатура с трекболом |
| Интерфейсы связи |
USB 2.0 |
| Источник бесперебойного питания, мощность |
650 ВА |
| Напряжение питания однофазной сети переменного тока, В |
230 ± 10 % |
| Частота напряжения переменного тока, Гц |
50 ± 2 |
| Максимальная потребляемая мощность, кВА |
3,5 |
| Габаритные размеры (Ш х Г х В) |
920 х 530 х 920 |
| Масса, кг (в зависимости от комплектации от) |
120 кг |
Комплект поставки
- Мобильная система CableScan-40P
- Кабель питания (5 м.)
- Кабель заземления (5 м.)
- Высоковольтный кабель с крокодилами
- Рефлектомер РЕЙС-305
- Документация
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Комплект поиска CSL-10
- Комплект трассопоисковый CST-15
- Датчик колебательного разряда по напряжению
- Датчик колебательного разряда по току
Мы предлагаем для поставки электроизмерительные устройства дефектопоисковые комплексы. Cablescan-40P Мобильная установка для (ОМП) поиска повреждений силовых кабелей, артикул CableScan-40P по цене 1 580 000 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
Технические характеристики
Параметр |
Значение |
| ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ |
|
| Максимальное выходное постоянное напряжение |
40 кВ |
| Диапазоны выходных напряжений |
10 / 20 / 40 кВ |
| Максимальная запасаемая энергия |
2000/3000 Дж |
| Период следования импульсов |
6 сек / 3 сек / ручной разряд |
| РЕФЛЕКТОМЕТР |
|
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): максимальный / минимальный |
0-51,2 км |
| Коэффициент укорочения установка или измерение в пределах (встроенная таблица): |
1,00...7,00 |
| Зондирующие сигналы режима импульсной рефлектометрии: - амплитуда - длительность |
6,5 В (повышенная не менее 22В) от 20 нс до 25 мкс |
| Выходное сопротивление: |
30...700 Ом, |
| Диапазон усиления |
от -12 до 60Дб |
| Инструментальная погрешность измерения расстояния (все методы), не более: |
0,1 % |
| Резмер рефлектометра |
275 х 166 х70 мм |
| Память, более |
500 рефлектограмм |
| ОБЩИЕ ПАРАМЕТРЫ |
|
| Дисплей |
Сенсорный, LCD (1366х768 точек) |
| Диагональ дисплея |
18,5” |
| Управление |
Промышленная клавиатура с трекболом |
| Интерфейсы связи |
USB 2.0 |
| Источник бесперебойного питания, мощность |
650 ВА |
| Напряжение питания однофазной сети переменного тока, В |
230 ± 10 % |
| Частота напряжения переменного тока, Гц |
50 ± 2 |
| Максимальная потребляемая мощность, кВА |
3,5 |
| Габаритные размеры (Ш х Г х В) |
920 х 530 х 920 |
| Масса, кг (в зависимости от комплектации от) |
120 кг |
Комплектация
- Мобильная система CableScan-40P
- Кабель питания (5 м.)
- Кабель заземления (5 м.)
- Высоковольтный кабель с крокодилами
- Рефлектомер РЕЙС-305
- Документация
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Комплект поиска CSL-10
- Комплект трассопоисковый CST-15
- Датчик колебательного разряда по напряжению
- Датчик колебательного разряда по току
