Регулятор расхода тепловой энергии РРТЭ

Описание регулятора расхода тепловой энергии РРТЭ

Регуляторы предназначены для:

• автоматического поддержания требуемой температуры горячей воды в контуре горячего водоснабжения здания;
• автоматического поддержания температуры теплоносителя в контуре отопления здания, необходимой и достаточной для ощущения комфорта в отапливаемых помещениях.

Применение регуляторов РРТЭ обеспечивает создание комфортных условий в отапливаемых помещениях и позволяет экономить в среднем по году до 25% расходов на оплату тепловой энергии.

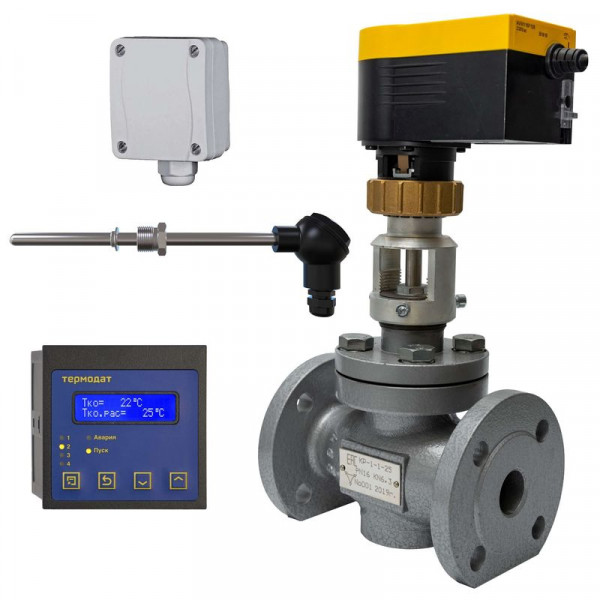

Регуляторы РРТЭ состоят из клапанов регулирующих КР-1, микропроцессорного контроллера Термодат-35С5 и датчиков температуры.

Регулятор позволяет

• отображать текущие значения, параметры, сигналы о неполадке, рабочие режимы;
• задавать недельную программу отопления с тремя периодами переключения в день;
• автоматически переключать режимы «зима/лето»;
• задавать отдельные программы для праздничных дней (до 30 периодов в год);
• измерять и регистрировать температуру в отапливаемом помещении;
• предотвращать снижение температуры обратного теплоносителя ниже требуемой;
• использовать любые промышленные датчики температуры.

Технические характеристики регулятора РРТЭ

Наименование параметра	Значение
Количество входов (подключаемых датчиков температуры)	5
Назначение входов	Вход 1 –датчик температуры контура отопления
	Вход 2-5 (назначаются оператором) – температура наружного воздуха; температура контура ГВС; температура обратки; температура теплоносителя, подаваемого с источника тепла; температура воздуха в помещении; аварийный датчик.
Пределы измерения (в зависимости от типа датчика), °С	от -200 до +500
Класс точности	0,25
Время измерения по всем входам, не более, сек	2,5
Типы подключаемых датчиков	Pt (α="0,00385°С-1), М (α=0",00428°С-1),
	Ni (α="0,00617°С-1), Cu (W100"="1,4260),
	П (α=0,00391"°С-1)
	Сопротивление при 0°С: 50 Ом, 100 Ом или любое в диапазоне 10...150 Ом
Количество выходов	5 реле
Максимальный коммутируемый ток	7 А, ~220 В (на активной нагрузке)
Тип индикатора	4-х разрядный светодиодный
Режим работы аварийной сигнализации	Снижение температуры ниже заданного значения
Тип дисплея	Жидкокристаллический двухстрочный алфавитно-цифровой экран с подсветкой
Тип интерфейса	RS485 или RS232
Протокол	Modbus ASCII, Modbus RTU
Объем архивной памяти	2 МБ
Скорость обмена	9600...115200 бит/сек
Просмотр архива	на ПК или на дисплее прибора
	Контроль обрыва и короткого замыкания термосопротивления
Сервисные функции	Ограничение уровня доступа к параметрам настройки
	Цифровая фильтрация сигнала
Номинальное напряжение питания	~220 В, 50 Гц
Потребляемая мощность, не более	10 Вт
Тип корпуса	Металлический, для щитового монтажа
Габаритные размеры, мм	96х96х95

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Руководство по эксплуатации клапана регулирующего с электроприводом КР-1.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Руководство по эксплуатации Термодат-35С5.pdf
