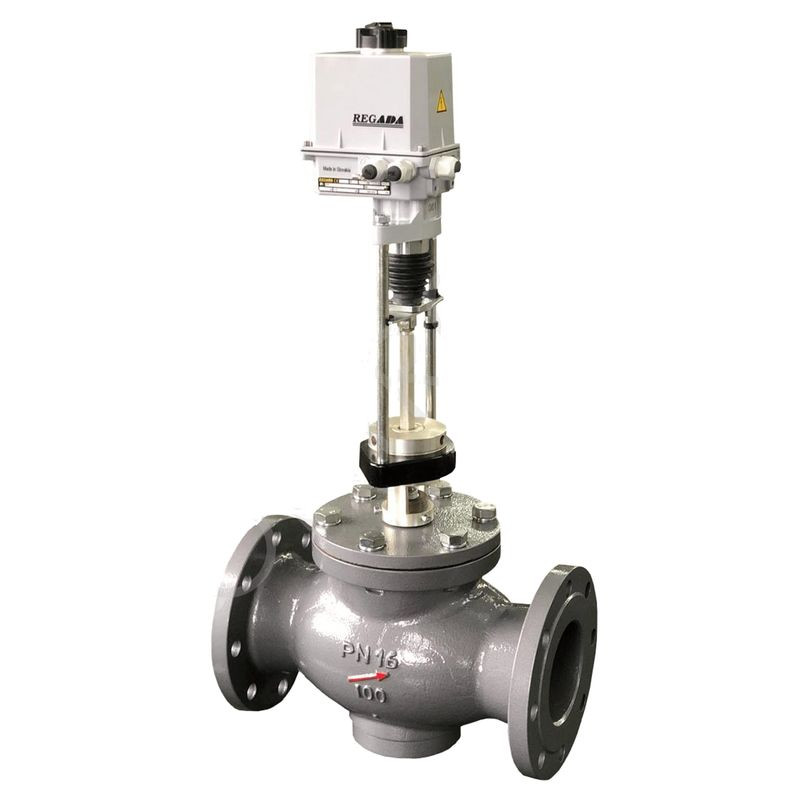

Клапан регулирующий КР-1М с электроприводом REGADA

Описание клапана регулирующего КР-1М с электроприводом REGADA

Клапан регулирующий КР-1М с исполнительным электрическим механизмом предназначен для регулирования расхода пара, воды, негорючих жидких и газообразных сред, неагрессивных к материалам, из которых он изготовлен, в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4. Корпусные детали изготавливаются: СЧ20 ГОСТ1412-85, ВЧ40 ГОСТ 7293-85, сталь 20Л ГОСТ 977-88, 12Х18Н9ТЛ ГОСТ 977-88. Клапан может работать в ручном или в автоматическом режиме (при наличии блока автоматики) непосредственно на объекте или дистанционно. Клапан не относится к классу запорной арматуры.

Клапаны КР-1М оснащаются электроприводами REGADA ST MINI 472.0 и REGADA ST 0 490.1-0PHA4/00.

Преимущества

• Герметичное уплотнение штока, за счет применения сварного мембранного сильфона. Узел не требует обслуживания;
• Разгруженный по давлению клеточный клапан;
• Конструкция клапана исключает возможность деформации штока и перекоса клапана;
• Уплотнение в затворе «металл по металлу»;
• Полностью ремонтопригоден.

Клапаны КР-1М изготавливаются с двумя типами уплотнения штока по выбору заказчика, с сальником или с циклопрочным сварным мембранным сильфоном. Главным преимуществом сварного мембранного сильфона является циклопрочность, которая составляет несколько сот тысяч циклов, что обеспечивает надежную работу изделия в течение всего срока эксплуатации. Клапаны могут монтироваться на горизонтальном или вертикальном участке трубопровода. Не допускается установка электроприводом вниз. Перед клапаном рекомендуется устанавливать сетчатый фильтр. Клапаны изготавливаются по СНИЦ.306 142.001ТУ. Имеется Декларация соответствия техническому регламенту таможенного союза. Гарантийный срок эксплуатации КР-1М с сильфонным уплотинением по штоку – 24 месяца со дня ввода клапана в эксплуатацию при соблюдении потребителем условий эксплуатации, транспортирования и хранения, но не более 30 месяцев со дня отгрузки. Гарантийный срок эксплуатации КР-1М с сальниковым уплотнением по штоку – 18 месяцев со дня ввода клапана в эксплуатацию при соблюдении потребителем условий эксплуатации, транспортирования и хранения, но не более 24 месяцев со дня отгрузки.

Технические характеристики клапана регулирующего КР-1

С сальниковым уплотнением

Параметр	Значения
Диаметр условного прохода DN, мм	15				20
Условная пропускная способность Kv, м3/ч ±10%	1	1,6	2,5	4	1,6	2,5	4	6,3
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	0,5	0,8	1,3	2	0,8	1,3	2	3,2
Номинальный ход штока, мм	5±0,2
Тип привода	REGADA ST MINI 472.0-0DFA9/02

С сильфонным уплотнением СТ12-45, с сальниковым уплотнением

Параметр	Значения
Диаметр условного прохода DN, мм	25					32
Условная пропускная способность Kv, м3/ч ±10%	2,5	4	6,3	8*	10	4	6,3	8*	10	12*	14*	16
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	1,3	2	3,2	4	5	2	3,2	4	5	6	7	8
Номинальный ход штока, мм	5±0,2			7±0,2		5±0,2				7±0,2
Тип привода	REGADA ST MINI 472.0-0DFA9/02

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Руководство по эксплуатации клапана регулирующего с электроприводом КР-1.pdf
