Описание измерителя разности давлений ПРОМА-ИДМ-016-ДД:
Для непрерывного преобразования измеряемого параметра (избыточного давления, вакуумметрического давления, разности давлений, абсолютного давления) в токовый сигнал, дальнейшей микропроцессорной обработки и управления внешними электрическими цепями от сигнализирующего устройства.
Применяется в системах автоматического контроля, регулирования и управления технологическими процессами в системах газопотребления и других отраслях.
Пределы приведенной допускаемой основной погрешности выходного токового сигнала , %
- пределы измерения 1 и 2: ±0,5;
- пределы измерения 3 и 4: ±1,0

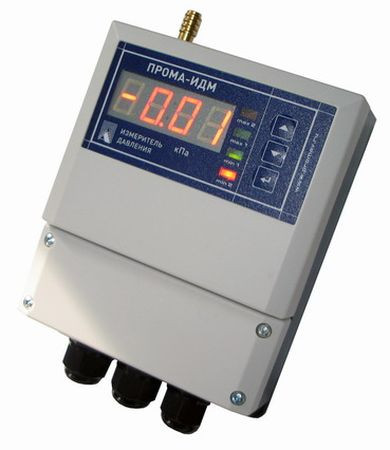

Индикация текущего значения измеряемого параметра осуществляется на светодиодном цифровом 4-х разрядном семисегментном индикаторе. Так же имеются единичные светодиоды зеленого цвета «1», «2», «3», «4»,отображающие установленный предел измерений давления и одиночные светодиоды желтого цвета, показывающие единицу измерения параметра в «Па» или в «кПа».
Выход величины давления за пределы уставок сопровождается светодиодной сигнализацией и выдачей дискретных сигналов в виде замыкания нормально-разомкнутых контактов реле.
Конструктивное исполнение измерителя:
Исполнения:
| Тип | Модель | Предел измерений кПа | Перегрузка кПа | Рабочее давление МПа | Рабочая среда | Применяемость | |||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | ||||||
| Измеритель разности давлений ПРОМА-ИДМ-016-ДД | ДД-0,25 | 0,25 | 0,16 | 0,1 | 0,06 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 |
| ДД-0,6 | 0,6 | 0,4 | 0,25 | 0,16 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 | |
| ДД-0,63 | 0,63 | 0,4 | 0,25 | 0,16 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 | |
| ДД-1,6 | 1,6 | 1,0 | 0,6 | 0,4 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 | |
| ДД-4 | 4 | 2,5 | 1,6 | 1 | ± 20 | 0,1/1,2 | газ | 1*,2,3*,4*,5,6 | |
| ДД-6 | 6 | 4 | 2,5 | 1,6 | +70/-35 | 2,5 | г+ж | 2,5,6 | |
| ДД-6,3 | 6,3 | 4 | 2,5 | 1,6 | +70/-35 | 2,5 | г+ж | 2,5,6 | |
| ДД-10 | 10 | 6,3 | 4 | 2,5 | +70/-35 | 2,5 | г+ж | 2,5,6 | |
| ДД-40 | 40 | 25 | 16 | 10 | +150/-70 | 2,5 | г+ж | 2,5,6 | |
| ДД-160 | 160 | 100 | 63 | 40 | +400/-200 | 2,5 | г+ж | 2,5,6 | |
Расшифровка применяемости:
1 – Настенный (Н);
2 – Настенный выносной (НВ);
3 – Настенный на DIN-рейку (НД);
4 – Щитовой (Щ);
5 – Щитовой выносной (ЩВ);
6 – Штуцерный (Р)
г+ж – рабочая среда газ и жидкость - универсальный;
г/ж – рабочая среда только газ или жидкость (для жидкости исполнение только Р, НВ, ЩВ)
* - только на рабочее давление до 0,1 МПа
Общие характеристики измерителей:
| Параметр | Значение | |
|---|---|---|
| Электрическое питание измерителей: | ||
| - от сети переменного тока напряжением, В, частотой 50 Гц | от 187 до 242 | |
| - от источника питания постоянного тока напряжением, В | от 21,6 до 26,4 | |
| Потребляемая мощность: | ||
| - при питании от сети переменного тока, В·А | 5 | |
| - при питании от источника постоянного тока, В·А | ||
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал, % | ± 0,5 | ± 1,0 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, выраженная в процентах от верхнего предела измерений, %/10 °С | ± 0,45 | ± 0,6 |
| Габаритные размеры (ВхШхГ), мм, не более | ||
| - для щитового монтажа «Щ» | 48х97х125 | |
| - для настенного монтажа «Н» | 150х125х61 | |
| - для полевого штуцерно-резьбового монтажа моноблок исполнения «Р» | 200х100х75 | |
| Масса, кг, не более | ||
| - для щитового монтажа «Щ» | 0,5 | |
| - для настенного монтажа «Н» | 0,5 | |
| - для полевого штуцерно-резьбового монтажа моноблок исполнения «Р» | 3,0 | |
| Поддерживаемые интерфейсы связи | RS-485 Modbus RTU | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от -20(-40) до +60 | |
| - относительная влажность при температуре + 30 °С, % | от 30 до 95 | |
| - атмосферное давление, кПа | от 84 до 107 | |
| Средний срок эксплуатации, лет, не менее | 20 | |
| Межповерочный интервал | 3 года | |
| Степень защиты | IР40 – по панели для щитового исполнения IР40, IP54 -по панели и корпусу для настенного исполнения, выносных датчиков для соответствующих моделей | |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Прома/Описание типа СИ ПРОМА-ИДМ-016.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Прома/Схема внешних подключений.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Прома/Габаритные и установочные размеры.pdf
Мы предлагаем для поставки давление и расход преобразователи давления. Измеритель разности давлений ПРОМА-ИДМ-016-ДД, артикул 10023157 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
