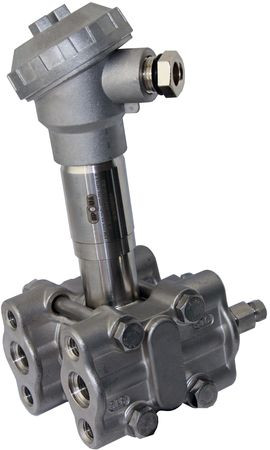

Датчик дифференциального давления ДДМ-1312-ДД-40

Описание многопредельного датчика дифференциального давления ДДМ-1312-ДД-40:

Датчик ДДМ-1312-ДД-40 предназначен для непрерывного преобразования значений жидких и газообразных сред в унифицированный возрастающий токовый выходной сигнал 4-20 мА.

Прибор имеет поверенные и откалиброванные 4 предела измерения (кроме гидростатического ДГ датчика).

Датчики могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами: в теплоэнергетике, ЖКХ, системах вентиляции, котельных, газовых хозяйствах, пищевой промышленности, системах водоподготовки и водоснабжения и прочих.

По типу измеряемого давления ДДМ-1000 подразделяются на:

• ДИ - для измерения избыточного давления;
• ДВ - для измерения разрежения (вакуумметрического давления);
• ДИВ - для измерения избыточного и вакуумметрического давления;
• ДА - для измерения абсолютного давления (в системах учета газа и на газовых корректорах)
• ДД - для измерения разности давлений (дифференциального давления).
• Измерение перепада на фильтрах и счетчиках, в барабанах паровых котлов и пр.
• ДГ - для измерения гидростатического давления (уровня жидкости в открытых резервуарах, скважинах и т. д).

Отличительные особенности:

• широкая номенклатура по применяемым типам сенсоров и корпусам позволят применять датчики во многих областях промышленности, в том числе требовательных к пыле-влагозащите до IP68 и климатическому исполнению приборов (У1; от -40 до +70)
• наличие 4 настроенных и поверенных диапазона измерения в каждом датчике, а так же возможность переключения диапазона без дополнительных устройств (при помощи dip-переключателя внутри прибора) значительно повышает применяемость и позволяет сократить складские запасы и ремонтный фонд;
• улучшенные характеристики по классу точности 0,5 и 0,25 и стабильность метрологических параметров;
• функция корректировки «нуля» переключателем положения внутри прибора;
• повышенный гарантийный срок;
• низкая цена при высоком качестве по сравнению с аналогами;
• возможность подключения индикации (через индикатор токовой петли);
• двухпроводное подключения по принципу «токовая петля»

Общие технические характеристики:

МОДЕЛИ И ВЕРХНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ
Диапазон измерений, кПа	Перегрузка, кПа	Рабочее давление, МПа	Рабочая среда
от 0 до 40	16000	2,5	Газ, жидкость
от 0 до 25
от 0 до 16
от 0 до 10
Параметр	Значение
Выходные сигналы:
- аналоговый (сила постоянного тока), мА	От 4 до 20
Вариация выходного сигнала, % не более	±0,25; ±0,5; ±1,0
Напряжение питания датчика, постоянный ток, В	12 ÷ 36
Нагрузочное сопротивление датчика при питании постоянным током напряжением, кОм	0 – 1,0
Потребляемая датчиком мощность, Вт не более	0,8
Наработка на отказ, час	80000
Средний срок службы, не менее, лет	8

Модели и исполнения:

	10 1 ХРазъем DIN	10 2 ХВинтовые клеммы	111ХРазъем DIN	11 2 ХВинтовые клеммы	121ХРазъем DIN	122ХВинтовые клеммы	131ХРазъем DIN	132ХВинтовые клеммы
Исполнение сенсора	НОМЕР МОДЕЛИ ДАТЧИКА
0 –керамическая мембрана	1010	1020
1 –кремний на кремнии	1011	1021			1211	1221
2 –металлическая мембрана	1012	1022	1112	1122	1212	1222	1312	1322
3 – «открытая мембрана»	1013	1023

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Прома/Описание типа СИ ДДМ-1000.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Прома/ДДМ-1000 Сертификат СИ.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Прома/ДДМ-1000 Руководство по эксплуатации.pdf

Мы предлагаем для поставки давление и расход преобразователи давления. Датчик дифференциального давления ДДМ-1312-ДД-40, артикул 10023260 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
